Konsep untuk pemodelan dengan beberapa Clipping Volume
Sebuah pohon taman yang ditunjukkan pada Gambar 1 (a) adalah beberapa pohon-pohon yang dapat diamati di kebun. Hal ini tidak begitu mudah untuk mewakili berbagai bentuk topiary menggunakan prosedur pemodelan yang ada. Untuk bertingkat atau multimodal topiary bentuk, kita tambahkan aturan produksi untuk main-cabang yang tumbuh melalui masing-masing clipping volume dan menciptakan pertumbuhan daerah-variabel yang membedakan masing-masing clipping volume. Ketika main-cabang tumbuh lebih dari clipping volume, hal itu akan menguji batas volume yang dipilih. Clipping volumes dikendalikan oleh pertumbuhan daerah-variabel. Proses diperlukan untuk diusulkan L-System (tata bahasa berbasis permodelan). Proses ini melibatkan dua bidang utama: prosedur main-cabang dan prosedur clipping volume seperti yang ditunjukkan pada Gambar 1 (b). Clipping volumes didefinisikan oleh berbagai primitif sesuai dengan bentuk pohon dan ditugaskan oleh indeks luas yang membedakan masing-masing volume. Juga, aturan cabang utama aksioma dirancang untuk memungkinkan cabang utama untuk bermigrasi ke clipping volume. Lateral percabangan dapat disimulasikan model pohon stokastik.

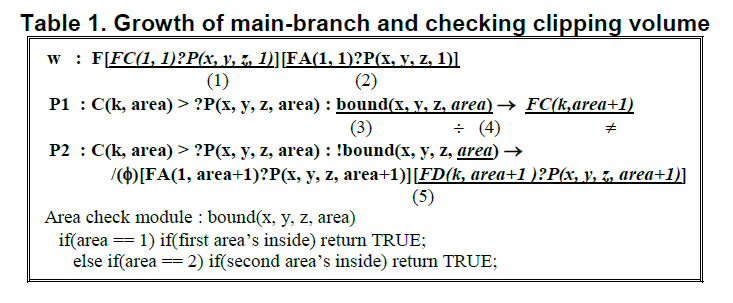

Pada Tabel 1 menunjukkan L-System (tata bahasa berbasis permodelan) menyederhanakan suatu konsep yang masih panjang. Menurut axiom w, pembangunan dimulai dengan main-cabang dan
cabang lateral. (1) terdiri dari FC (1,1), yang berarti awal pertumbuhan
utama-cabang dan modul permintaan, P (x, y, z, 1). Simbol A dan modul query
(2) menunjukkan percabangan cabang lateral dengan menggunakan model pohon
stokastik. Nomor 1 berarti clipping volume pertama. (1) diubah menjadi produksi
P1 P2 atau. Produksi P1 adalah pertumbuhan utama-cabang. P2 berarti cabang
lateral dan pertumbuhan cabang utama terhadap volume baru. Daerah-check-modul,
(3) menentukan apakah posisi saat ini di dalam atau di luar clipping volume saat
ini. Dan (4) produksi P1 menggambarkan pertumbuhan utama-cabang ketika posisi
utama-cabang dalam clipping volume pertama. Pada langkah ini, jika posisi
utama-cabang di dalam jilid kedua, P2 diterapkan. Akhirnya (5) mengubah
pertumbuhan daerah-variabel untuk membuat main-cabang tumbuh menjadi volume
berikutnya. Sebagai pendekatan yang sama, (3) - (5) aturan dapat diperpanjang
untuk mendefinisikan lebih dari dua volume.
Dan pada Gambar 2 menunjukkan pola percabangan
dari proses tumbuh bi-m pohon. Sedangkan Gambar 3 itu menunjukkan bentuk pohon dan prosedur
pertumbuhan menggunakan berbagai batas.
Analisa
Tree leaf adalah suatu gambar pohon yang dapat digunakan
sebagai objek di dalam desain grafis. Sama seperti leaf, tree leaf ini
mempunyai struktur secara grafis yang mirip sebuah pohon, walaupun pohon
tersebut hanya tampak sebagai kumpulan node-node dari atas ke bawah.
Sumber :
- http://www.sersc.org/journals/IJMUE/vol9_no5_2014/34.pdf
- "Interactive Fractal Tree Generation Method having Multiple Clipping Volumes"
